CONVERSOR BLACKMAGIC SDI MULTIPLEXADOR
Especificações Técnicas
Entrada de Vídeo SDI
4x SDI de 1.5 Gb/s ou 2x SDI de 3 Gb/s
Saída de Vídeo SDI
4x SDI de 3 Gb/s
Suporte a Múltiplas Taxas
Detecção automática de sinal HD ou SD na Entrada 1
Atualizações e Configuração
Via USB 2.0 de alta velocidade (480 Mb/s)
Reclocking do Sinal
Sim
Conformidade com Padrões SDI
SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M e SMPTE 425M
Taxas de Vídeo SDI
As conexões SDI são comutáveis entre definição padrão (SD), alta definição (HD) e 3 Gb/s
Amostragem de Vídeo SDI
4:2:2 e 4:4:4
Amostragem de Áudio SDI
Taxa de amostragem padrão de televisão de 48 kHz e 24 bits
Precisão de Cor SDI
4:2:2 e 4:4:4
Espaço de Cor SDI
YUV e RGB
Comutação Automática SDI
Seleção automática entre SD-SDI, HD-SDI e 3 Gb/s SDI
Formatos de Vídeo Suportados SDI
625/25 PAL, 525/29.97 NTSC, 525/23.98 NTSC
720p50, 720p60, 720p59.94
1080i50, 1080i59.94, 1080i60
1080PsF23.98, 1080Ps24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
2048 x 1080PsF23.98, 2048 x 1080p23.98, 2048 x 1080PsF24, 2048 x 1080p24, 2048 x 1080PsF25, 2048 x 1080p25
3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30
4096 x 2160p24
Controle de Software
Atualização de software via USB para Mac OS X e Windows
Atualização interna do software via aplicativo de atualização incluso
Controle de Configurações
Mini-seletores físicos ou software via USB
Fonte de Alimentação
Fonte universal de +12V incluída, com adaptadores de tomada internacionais para uso em todos os países
Consumo de Energia
5.2 watts
Faixa de Voltagem Operacional
12 - 30V DC

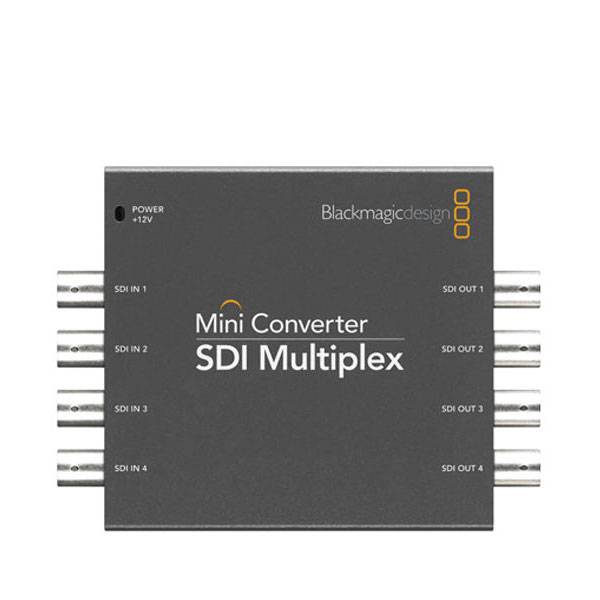

Blackmagic Design Mini Converter SDI Multiplex
O Blackmagic Design Mini Converter SDI Multiplex permite converter entre Quad Link, Dual Link e Single Link SDI de diversas maneiras. Um mini-seletor embutido (operável com a ponta de uma caneta) localizado na parte traseira do conversor, juntamente com um gráfico de conversão, facilita ajustes rápidos e eficientes. Como alternativa, também é possível utilizar o software incluído para configurar o dispositivo.
O conversor possui 4 entradas 3G-SDI e 4 saídas 3G-SDI, permitindo conversão bidirecional. As opções de conversão disponíveis incluem:
Dual Link 4K 3G ? Quad Link 4K 1.5G
Quad Link 4K 1.5G ? Dual Link 4K 3G
Dual Link 4:4:4 1.5G ? Single Link 4:4:4 3G
Single Link 4:4:4 3G ? Dual Link 4:4:4 1.5G
Todos os conectores são de alta qualidade e contam com processamento de baixo jitter e reclocking do comprimento do cabo, permitindo o uso de cabos SDI mais longos sem perda de qualidade de imagem. O conversor também inclui um loop de fixação para garantir a segurança dos cabos conectados.
Principais Recursos
4 Entradas e 4 Saídas 3G-SDI
Converte entre Quad Link HD-SDI 4K, Dual Link 3G-SDI 4K, ou Dual Link 4:4:4 e Single Link 3G 4:4:4
Suporte a Áudio Embutido em SDI
Compatível com áudio embutido em SDI, garantindo integração perfeita em fluxos de trabalho profissionais
Controle Fácil de Configuração
O mini-seletor embutido permite ajustes rápidos de configuração com a ponta de uma caneta – sem necessidade de navegar por menus complexos
O software Converter Utility pode ser utilizado para ajustar as configurações via computadores com Mac OS X ou Windows
A porta USB 2.0 permite a realização de atualizações de firmware, que podem ser baixadas diretamente do site da Blackmagic Design.
