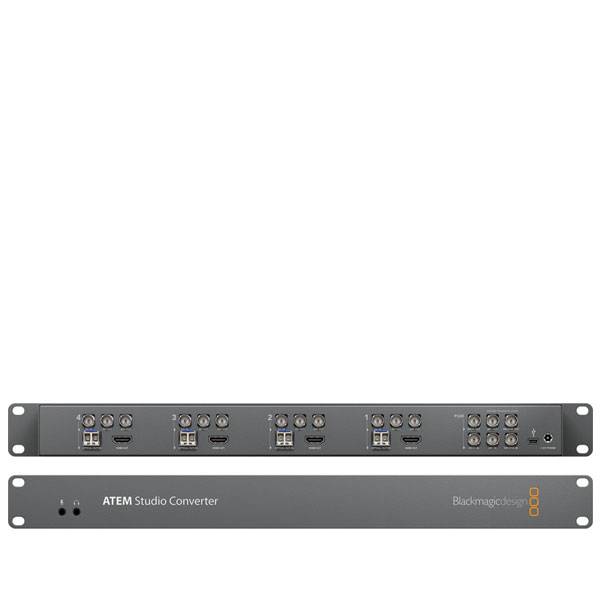

CONVERSOR BLACKMAGIC FIBRA PARA SDI STUDIO ATEM
Entradas e Saídas de Vídeo
Entrada de Vídeo SDI
4 entradas de câmera, selecionáveis entre SD/HD de 10 bits
1 entrada de programa, selecionável entre SD/HD de 10 bits, proveniente do switcher, incluindo informações sobre luz de sinalização (tally)
Saída de Vídeo SDI
4 saídas de câmera, selecionáveis entre SD/HD de 10 bits
1 saída loop-through, selecionável entre SD/HD de 10 bits, para conexão com outro Studio Switcher ATEM
Saída de Vídeo HDMI
4 saídas de câmera, selecionáveis entre SD/HD HDMI
Entrada de Vídeo em Fibra Óptica
4 entradas de câmera, selecionáveis entre SD/HD no modo único, com conector LC
Saída de Vídeo em Fibra Óptica
4 saídas de câmera, selecionáveis entre SD/HD no modo único, com conector LC
Entradas e Saídas de Áudio
Entrada de Áudio em Fibra Óptica
4 entradas de áudio de câmera no modo único, com conector LC
Canais 1 e 2: áudio da câmera
Canais 15 e 16: áudio do intercomunicador
Saída de Áudio em Fibra Óptica
4 saídas de áudio de câmera no modo único, com conector LC
Canais 1 e 2: áudio da câmera
Canais 15 e 16: áudio do intercomunicador
Áudio Analógico
1 conector estéreo de 3,5 mm para microfone do intercomunicador
1 conector estéreo de 3,5 mm para headphones estéreo, compatível com headsets de iPhone
Entrada de Áudio AES/EBU
1 entrada combinada para headphone
1 entrada combinada para microfone
As entradas combinadas conectam-se a outro Studio Switcher ATEM, permitindo a conexão de mais câmeras
Saída de Áudio AES/EBU
4 saídas de áudio de câmera
1 saída combinada para headphone
1 saída combinada para microfone
As saídas combinadas conectam-se a outro Studio Switcher ATEM, permitindo a conexão de mais câmeras
Conectividade e Compatibilidade
Interface de Computador
1 conector USB 2.0 tipo Mini-B, usado para configuração inicial, atualizações de firmware e controle via Software Converter Utility
Compatibilidade com SDI
SMPTE 259M, SMPTE 292M
Amostragem de Vídeo
4:2:2
Amostragem de Áudio
Taxa de amostragem padrão de TV de 48kHz, com conversão A/D de 24 bits
Precisão de Cor
10 bits
Espaço de Cor
REC 601, REC 709
Suporte a Múltiplas Taxas
Seletores SDI e HDMI alternam entre SD e HD
Atualização de Firmware
Firmware integrado ao driver de software, carregado na inicialização do sistema ou via software de atualização
Instalação
1 unidade de rack, com menos de 3" (7,6 cm) de profundidade
Compatibilidade com Sistemas Operacionais
Microsoft Windows 7
Apple Mac OS X
Fonte de Alimentação
12V
O Studio Converter ATEM da Blackmagic Design possui 4 conversores independentes e bidirecionais de fibra óptica para SDI/HDMI, integrados em um chassi de 1 unidade de rack, projetado para suportar fluxos de trabalho do Camera Converter ATEM.
O Studio Converter aceita 4 entradas de Camera Converter via fibra óptica e realiza a saída dos sinais por SDI ou HDMI, permitindo conexão com switchers, monitores e outros dispositivos. Cada Camera Converter conectado pode ficar até 15 milhas (24 km) de distância. Além disso, por meio do recurso Talkback (intercomunicador), com microfone e fone de ouvido integrados tanto no Studio Converter quanto no Camera Converter, o diretor responsável pelo controle do Studio Converter pode se comunicar com os operadores das câmeras conectadas.
Para cada conjunto de entrada/saída de fibra óptica, o Studio Converter possui:
1 entrada SDI de 10 bits
1 saída SDI de 10 bits
1 saída HDMI
1 saída AES
Com o uso da saída AES, o áudio recebido da fibra óptica é decodificado e pode ser roteado para qualquer dispositivo conectado à saída AES, como um mixer de áudio.
O Studio Converter também conta com 6 conectores SDI globais, que acompanham os 4 conversores independentes. Esses conectores incluem:
1 entrada/saída de programa
Entradas e saídas para fones de ouvido (headphone) e microfone (mic) AES/EBU
Se uma câmera for reservada para o diretor, a saída de programa global alimenta todos os 4 conversores simultaneamente, exibindo um preview da câmera no ar. No entanto, caso uma entrada SDI dedicada de um conversor individual esteja em uso, ela cancela a saída do programa global para aquele conversor.
Além disso, por meio dos conectores globais AES/EBU, Studio Converters adicionais podem ser interligados em loop, permitindo a expansão do sistema Talkback, garantindo comunicação eficiente com operadores de câmeras adicionais.
Características Principais
4 conversores independentes e bidirecionais
4 conversores de fibra óptica para SDI/HDMI em um chassi de 1 unidade de rack
Integração total com fluxos de trabalho do Camera Converter ATEM
Permite comunicação entre o diretor e os operadores por intercomunicador (Talkback)
Cada conversor possui entrada/saída SDI de 10 bits, além de saídas HDMI e AES
Saída AES permite decodificação e roteamento do áudio recebido da fibra óptica
6 conectores SDI globais acompanham os 4 conversores integrados
Saída de programa global alimenta os 4 conversores ao conectar uma câmera
O uso de uma entrada SDI dedicada cancela a saída de programa global para aquele conversor
Expansão via loop: Studio Converters adicionais podem ser conectados para aumentar a comunicação via Talkback conforme necessário
