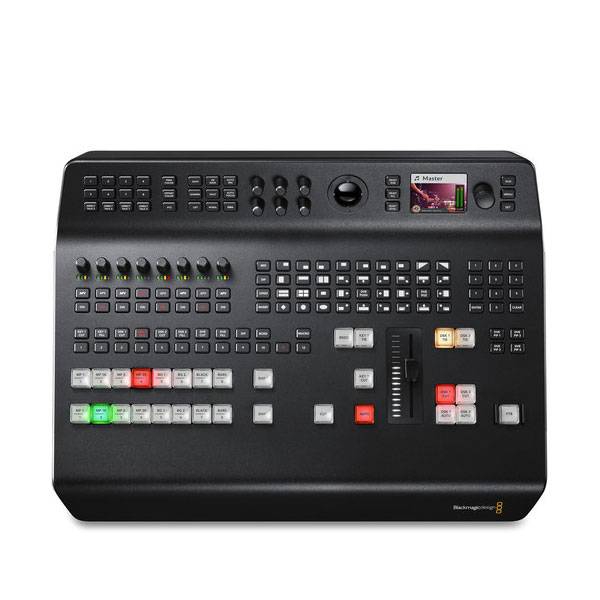

SWITCHER BLACKMAGIC ATEM TELEVISION STUDIO PRO 4K
Conexões
Total de Entradas de Vídeo
8
Total de Saídas
12
Total de Saídas Auxiliares
1
Taxas SDI
1.5G, 3G, 6G, 12G.
Total de Entradas de Áudio
2 x XLR. 1 x microfone.
Total de Saídas de Áudio
1 x fone de ouvido.
Entradas de Vídeo SDI
8 x HD/UHD de 10 bits alternáveis. 2 canais de áudio embutido.
Entradas de Vídeo HDMI
Nenhuma.
Entradas de Sincronização
Tri-Sync ou Black Burst.
Ressincronização das Entradas de Vídeo
Em todas as 8 entradas.
Conversores de Taxa de Quadro e Formato
Em todas as 8 entradas.
Saídas de Programa SDI
9 x HD/UHD de 10 bits alternáveis.
Saídas de Áudio SDI
2 canais embutidos na saída SDI.
Total de Multivisualização
1
Saídas para Multivisualização de Vídeo SDI
1
Saídas para Multivisualização de Vídeo HDMI
1
Padrões
Padrões de Vídeo SD
Nenhum.
Padrões de Vídeo HD
720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94
1080i50, 1080i59.94
Padrões de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94
Conformidade SDI
292M e 424M, 2081, 2082.
Amostragem de Vídeo
4:2:2 de 10 bits.
Precisão de Cor
4:2:2 de 10 bits.
Espaço de Cor
4:2:2 YUV
Resoluções de Entrada para Computadores
720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97,1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.
Conversão do Espaço de Cor
Nenhuma.
Atraso de Processamento
6 linhas.
Mixer de Áudio
12 entradas x mixer de 2 canais.
Liga/Desliga/Audio-Follow-Video selecionáveis por canal, além de controle de ganho separado por canal.
Medição de nível e pico. Inclui novas ferramentas Fairlight de melhoramento de áudio: Compressor, portão, limitador e equalizador paramétrico de seis bandas. Linha de atraso e sintetizador estéreo somente nas entradas XLR.
Controle de ganho do master. Controle do nível de saída do fone de ouvido com mix separado de programa, intercomunicação e sidetone.
Especificidades Do Produto
Chaveadores Upstream
1 com chave Croma/Linear/Luma.
Chaveadores Downstream
2
Chaveadores Croma
1
Chaveadores Linear/Luma
3
Suporte à Intercomunicação
Integrado, utiliza fones de ouvido aeronáuticos.
Suporte a Mix Minus
Sim, nas 8 saídas PGM da câmera.
Chaveador de Transição (Vinheta/DVE)
Vinheta e DVE.
Número Total de Camadas
5
Geradores de Padrão
2
Geradores de Cor
2
DVE com Bordas 3D e Sombreamento
1
Interface
Resolução mínima do monitor de 1366 x 768.
Número de Janelas
1 x 10
Janelas Roteáveis
8 roteáveis e 2 fixas para programa e pré-visualização.
Sinalização
Indicação em vermelho para programa e verde para pré-visualização.
Saída de Sinalização
Embutido via SDI. Adicionada via conexão ethernet ao produto Blackmagic Design GPI and Tally Interface. (Não incluído)
Rotulagem das Janelas de Fonte
Sim.
Monitoramento por multivisualização
Monitoramento por Multivisualização
1 x 10 visualizações.
Padrão de Vídeo da Multivisualização
HD/Ultra HD.
Leitor De Mídia
Leitores de Mídia
2, com memória flash não volátil.
Capacidade de Imagens Estáticas no Pool de Mídia
20 com preenchimento e chave.
Formato de Imagens Estáticas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.
Canais
Sinais de preenchimento e chave para cada leitor de mídia.
Capacidade de Clipes no Pool de Mídia
2 com preenchimento e chave. Pool compartilhado.
Formato de Arquivos de Clipes no Pool de Mídia
Sequência TGA.
Duração Máxima de Clipes em 720 HD no Leitor de Mídia
1440 quadros.
Duração Máxima de Clipes em 1080 HD no Leitor de Mídia
360 quadros.
Duração Máxima de Clipes em Ultra HD no Leitor de Mídia
90 quadros
Formato de Arquivos de Áudio no Pool de Mídia
WAV, MP3 e AIFF.
Controle
Painel de Controle
Integrado com o controle de câmera. Painel de controle por software incluído. Suporte para painel broadcast opcional.
Compatibilidade com Painéis de Controle
Compatível com ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel e ATEM 4 M/E Advanced Panel.
Inclui ATEM Software Control Panel.
Painel de Controle Incluso
ATEM Software Control Panel incluído gratuitamente para Mac 10.12 Sierra, Mac 10.13 High Sierra ou mais recentes e Windows 8.1 de 64 bits ou Windows 10 de 64 bits.
Software
Atualizações de Software
Usando USB diretamente conectado a computadores Mac ou Windows. Inclui ATEM Switcher Utility.
Configuração
Via ATEM Software Control Panel, com exceção do endereço IP do chassi ATEM que é configurado através do ATEM Switcher Utility conectado ao chassi via USB.
O novo modelo ATEM Television Studio Pro 4K possui todos os benefícios dos modelos HD e agora inclui compatibilidade Ultra HD com mais entradas SDI! Com oito entradas 12G-SDI independentes, o ATEM Television Studio Pro 4K é compatível com todos os formatos HD e Ultra HD de até 2160p60. Cada entrada possui ressincronização e um conversor de padrões completo de baixa latência, o que significa que a entrada se adapta automaticamente ao formato do switcher. Assim, as oito entradas podem ser utilizadas com formatos de vídeo diferentes! O mixer de áudio Fairlight atualizado possui dinâmica, equalizador paramétrico de seis bandas, dois canais mono separados e simulador estéreo com atraso de áudio nas entradas analógicas. O ATEM Television Studio Pro 4K também inclui o Chaveador Croma ATEM Avançado, multivisualização Ultra HD e clipes em movimento no pool de mídia.
12G-SDI para
Ultra HD de até 2160p60
O ATEM Television Studio Pro 4K possui oito entradas 12G-SDI com conversão de padrões para que você possa conectar fontes HD e Ultra HD. Cada entrada conta com uma saída 12G-SDI correspondente que pode ser usada para alimentações de retorno de câmera com dados de controle embutidos. O recurso mix minus também está disponível em cada saída 12G??SDI.
Full Input Standards Conversion
Conversão de Padrões Completa na Entrada
Cada entrada 12G-SDI possui um conversor de padrões Teranex de baixa latência independente, permitindo que elas sejam usadas com qualquer combinação de formatos televisivos HD e Ultra HD. Como as entradas são convertidas para o formato do switcher e ressincronizadas, basta você plugar que ele simplesmente funciona.
Conversão de Padrões Completa na Entrada
Cada entrada 12G-SDI possui um conversor de padrões Teranex de baixa latência independente, permitindo que elas sejam usadas com qualquer combinação de formatos televisivos HD e Ultra HD. Como as entradas são convertidas para o formato do switcher e ressincronizadas, basta você plugar que ele simplesmente funciona.
Chave Croma ATEM Avançada
A nova Chave Croma ATEM Avançada é um chaveador de próxima geração, oferecendo sobreposições incrivelmente limpas em tempo real para composições de tela verde perfeitas. Você obtém uma série de controles importantes, incluindo amostra de imagem na tela, bordas, reflexos, correção de cor de primeiro plano, controles de espalhamento individuais/independentes e muito mais.
Mixer de Áudio Fairlight
O modelo ATEM Television Studio Pro 4K agora inclui um novo mixer de áudio Fairlight que inclui ferramentas de áudio profissionais como equalizador paramétrico de seis bandas, compressor, limitador, expansor/redutor de ruído, panorâmica, separação de canal de áudio para mono duplo, simulador estéreo nas entradas analógicas e de microfone e atraso de áudio nas entradas analógicas.
Os switchers ATEM Television Studio oferecem a maneira mais rápida e acessível de produzir programas incríveis diretamente de eventos ao vivo! Eles são ideais para teledifusores, esportes profissionais, shows, seminários ou até para a nova geração emergente de webcasters usando plataformas como YouTube Live, Facebook Live e Twitch.tv. Você pode fazer cortes entre múltiplas câmeras, consoles de videogame e computadores em tempo real, tudo com transições, gráficos e efeitos de qualidade broadcast! Ambos os modelos incluem comutação limpa profissional, assim nunca há falhas durante os cortes entre as fontes. Isso significa que você pode usar o ATEM como um controlador front-end para sistemas AV e alternar entre múltiplas fontes com o toque de um botão!
