PLACA DE CAPTURA BLACKMAGIC ULTASTUDIO 4K
Entrada de Vídeo SDI 2 SD/HD/Ultra HD/4K de 10 bits (2D/3D selecionável)
Suporta 3Gb/s e conexão dupla de 6Gb/s 4:2:2/4:4:4
Suporta os formatos 4K e 1080p:
DCI/UHD 4K 4:2:2 por conexão única 6G-SDI
1080p RGB 4:4:4 por conexão única 3G-SDI
1080p 4:2:2 por conexão única HD-SDI
1080p 4:4:4 por conexão dupla HD-SDI
Loop de Vídeo SDI 2 com reclock, SD de 10 bits, HD, 3G-SDI, 6G-SDI
Saída de Vídeo SDI 2 SD/HD/3G/Ultra HD/4K de 10 bits (2D/3D selecionável)
Suporta 3Gb/s e conexão dupla de 6Gb/s 4:2:2/4:4:4
Suporta os formatos 4K e 1080p:
DCI/UHD 4K 4:2:2 por conexão única 6G-SDI
1080p RGB 4:4:4 por conexão única 3G-SDI
1080p 4:2:2 por conexão única HD-SDI
1080p 4:4:4 por conexão dupla HD-SDI
Entrada de Vídeo Analógico 1 de Vídeo Componente YUV em 3 BNCs
1 de vídeo composto em 1 BNC
Saída de Vídeo Analógico 1 de Vídeo Componente YUV em 3 BNCs
1 de vídeo composto em 1 BNC
Entrada de vídeo HDMI 1 conector HDMI tipo A, incluindo suporte a packing de quadro 3D, Ultra HD e 4K
Saída de Vídeo HDMI 1 conector HDMI tipo A, incluindo suporte a packing de quadro 3D, Ultra HD e 4K
Entrada de Áudio Analógica 2 canais de áudio analógico balanceado profissional por conectores XLR e dois canais de áudio não balanceado normal por conectores RCA
Saída de Áudio Analógico 2 canais de áudio analógico balanceado profissional por conectores XLR
Entrada de Áudio AES/EBU 2 canais não balanceados com conversores de taxa de amostragem nos conectores BNC
Saída de Áudio AES/EBU 2 canais não balanceados com conversores de taxa de amostragem no conector BNC
Entrada de Áudio SDI 8 canais integrados em SD
16 canais integrados em HD
16 canais integrados em Ultra HD e 4K
Saída de Áudio SDI 8 canais integrados em SD
16 canais integrados em HD
16 canais integrados em Ultra HD e 4K
Entrada de áudio HDMI 8 canais integrados em SD, HD, 2K, Ultra HD e 4K
Saída de áudio HDMI 8 canais integrados em SD, HD, 2K, Ultra HD e 4K
Entrada de Timecode 1 XLR para entrada de LTC
Saída de Timecode 1 XLR para saída de LTC
Sincronismo de Entrada: Blackburst em SD ou Tri-Sync em HD
Controle de dispositivo Porta de controle de deck RS-422 compatível com Sony
Direção das portas seriais Tx/Rx reversíveis por controle de software
Interface de Computador 2 Thunderbolt 2
Codecs Suportados AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), 4:2:2 Não Comprimido de 8 bits, 4:2:2 Não Comprimido de 10 bits, 4:4:4 Não Comprimido de 10 bits
Aplicativos Suportados Apple Final Cut Pro X, Adobe Premiere Pro, Avid Media Composer, Adobe After Effects, Nuke - The Foundry, DaVinci Resolve, Avid Pro Tools, Steinberg Cubase, Steinberg Nuendo, Adobe Photoshop, Avid Symphony, Avid News Cutter, Tools On Air just:in / live:cut / just:play / just:live, Softron OnTheAir Video/ MovieRecorder / OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Procaster, Resolume Avenue 4, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidcaster Pro / Studio / Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster, Harris Infocaster
Atualização do Software Interno Firmware integrado em driver de software. O driver de software carrega atualizações na inicialização do sistema ou por atualizador de software.
Suporte Formato 4K SDI:
3840x2160p/23.98, 3840x2160p/24, 3840x2160p/25, 3840x2160p29.97, 3840x2160p30, 3840x2160p50, 3840x2160p59.94, 3840x2160p60, 4096x2160p23.98, 4096x2160p24, 4096x2160p25, 4096x2160p29.97, 4096x2160p30, 4096x2160p50, 4096x2160p59.94, 4096x2160p60
HDMI:
3840x2160p/23.98, 3840x2160p/24, 3840x2160p/25, 3840x2160p29.97, 3840x2160p30, 4096x2160p23.98, 4096x2160p24
Suporte a Formato HD SDI:
720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60 e 1080p60
HDMI:
720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60 e 1080p60
Suporte a Formato SD SDI:
625/25 PAL, 525/29.97 NTSC
HDMI:
625/25 PAL, 525/29.97 NTSC
Conformidade SDI:
SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 425M nível B, ITU-R BT.656 e ITU-R BT.601
HDMI:
HDMI 1.4b
Amostragem de Vídeo SDI HD e 4K a até 30p a 4:2:2 e 4:4:4
(qualquer coisa superior a 30p em HD ou UHD será capturado a 4:2:2)
Precisão de Cor SDI/HDMI: 10 bits
Espaço de Cor SDI REC 601, REC 709
Amostragem de Áudio SDI Taxa de amostra padrão de TV de 48kHz e 24 bits
Suporte a Metadados SDI Leitura VITC para remoção pulldown 3:2
Captura e reprodução VANC usando até 3 linhas de vídeo em arquivo
HD RP188
Closed captioning
Resolução HDMI Ponto por ponto para resoluções de até 4K
Proteção de Cópia HDMI A entrada HDMI não pode capturar de fontes HDMI protegidas contra cópias. Sempre confirme se há direitos autorais antes da captura ou distribuição de conteúdo
Conversão de Espaço de Cor Baseada em hardware, em tempo real
Processamento 3D Captura e reprodução de dois fluxos (streams) e pacote de quadro (frame packed)
Down Conversion HD Down converter por hardoware de alta qualidade integrado que dá saída a HD-SDI na saída SDI A, SD-SDI na saída SDI B, e Vídeo Composto e S-Video ao trabalhar com formatos de vídeo HD na reprodução. Selecione vídeo analógico para Vídeo Componente e escolha as saídas HD ou SD. Selecionável entre os estilos letterbox, 16:9 anamórfico e 4:3 de corte central.
Up Conversion HD Up conversion de hardware de alta qualidade integrada de SD para 720HD ou 1080HD na reprodução. Selecionável entre 4:3 pillarbox, 14:9 pillarbox e 16:9 zoom. HD com saída por HD-SDI, HDMI e vídeo componente analógico.
Cross Conversion HD Cross conversion por hardware de alta qualidade integrada de 720HD para 1080HD e de 1080HD para 720HD na reprodução.
Efeitos em Tempo Real Efeitos internos do Apple Final Cut Pro
Efeitos do Mecanismo de Reprodução do Adobe Premiere Pro Mercury
Efeitos internos do Avid Media Composer
Requisitos de Sistema Mac com Thunderbolt ou Thunderbolt 2 e OS X 10.8 Mountain Lion, OS X 10.9 Mavericks ou superior
Alimentação 1 fonte de alimentação AC internacional integrada com tomada IEC C14 120-240V, 50-60Hz
Temperatura Operacional 32 a 104°F (5 a 40°C)
Temperatura de Armazenamento -4° a 113°F (-20 a 45°C)
Umidade Relativa 0 a 90%, sem condensação
Compatibilidade com Padrões de Segurança FCC, CE, C-Tick
Dimensões 19 x 5,59 x 1,73 polegada (48,2 x 14,2 x 4,4cm)
Peso 3,7 libras (1,68kg)

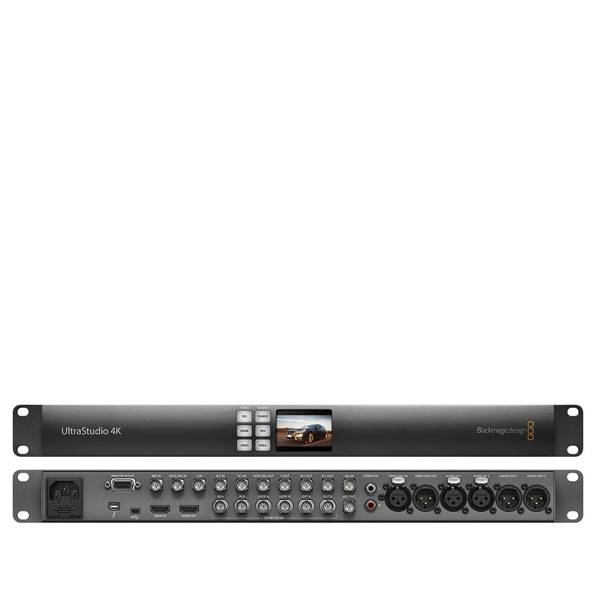

O UltraStudio 4K Thunderbolt 2 da Blackmagic Design é um dispositivo externo de E/S de montagem em 1RU/mesa com duas portas Thunderbolt de 20Gb/s. Ele captura DCI 4K 4:2:2 ou UHD 4K YUV 4:2:2 com uma conexão única 6G-SDI de até 30p e com conexão dupla 6G-SDI de 50p a 60p; 1080p RGB 4:4:4 com conexão única 3G-SDI; 1080p 4:2:2 com conexão única HD-SDI; 1080p 4:4:4 com conexão dupla HD-SDI; e DCI/UHD 4K 4:2:2 por HDMI. Sinal 4K pode entrar/sair comprimido ou sem compressão. As entradas SDI também suportam fluxos de trabalho estereoscópico 2D/3D de dois canais. O UltraStudio 4K está apto para conversão HD "down/up/cross" baseada em hardware.
As outras conexões são Vídeo Componente e Vídeo Composto em BCN, 2 canais de áudio analógico em XLR, 2 canais de áudio AES/EBU em BNC, entrada e saída de timecode em XLR, Blackburst e Tri-Sync, e controle de deck em RS-422. Um LCD colorido e seis botões de acesso rápido de áudio e vídeo estão integrados no painel frontal.
Entrada e Saída 4K, 1080p, 3D
- DCI 4K 4:2:2 ou UHD 4K YUV 4:2:2 por conexão única 6G-SDI
- DCI 4K 4:2:2 por HDMI
- 1080p RGB 4:4:4 por conexão única 3G-SDI
- 1080p 4:2:2 por conexão única HD-SDI
- 1080p 4:4:4 por conexão dupla HD-SDI
- Estereoscópico de dois canais 2D/3D por SDI
4K Comprimido ou Sem Compressão
O UltraStudio 4K Thunderbolt 2 suporta formatos de vídeo comprimido populares como ProRes e DNxHD, além de vídeo sem compressão de 10 bits. Ao trabalhar com vídeo sem compressão, todas as imagens capturadas são clones perfeitos, ponto por ponto, da fonte; sem qualquer perda de qualidade. Obtenha o recorte mais nítido com telas verdes, as composições mais limpas, correção superior de cor, entre outros.
Trabalhe em 10 Bits 4:4:4
O UltraStudio 4K Thunderbolt 2 possui conexões 6G-SDI integradas que operam com velocidades quatro vezes superiores que as HD-SDI normais, o que permite a captura de Ultra HD e 4K com apenas um cabo BNC em vez de quatro. Essa conexão de alta largura de banda é perfeita para vídeo 4:4:4 com resolução de cor total, o que é excelente para efeitos de vídeo e vídeo com altas taxas de quadro de até 1080p60. O UltraStudio 4K Thunderbolt 2 também suporta stream 3D duplo com captura e reprodução de dois canais independentes.
A Poder do Thunderbolt
O Thunderbolt garante baixa latência e sincronização de tempo de alta precisão para captura e reprodução de alta qualidade. O UltraStudio 4K Thunderbolt 2 possui Thunderbolt 2 de 20Gb/s com loop de passagem e conexão dupla 6G-SDI, a combinação perfeita para fluxos de trabalho estereoscópico 3D, Ultra HD e DCI 4K.
Codecs Suportados
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), 4:2:2 Não Comprimido de 8 bits, 4:2:2 Não Comprimido de 10 bits e 4:4:4 Não Comprimido de 10 bits.
Aplicativos Suportados
Apple Final Cut Pro X, Adobe Premiere Pro, Avid Media Composer, Adobe After Effects, Nuke - The Foundry, DaVinci Resolve, Avid Pro Tools, Steinberg Cubase, Steinberg Nuendo, Adobe Photoshop, Avid Symphony, Avid News Cutter, Tools On Air just:in / live:cut / just:play / just:live, Softron OnTheAir Video/ MovieRecorder / OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Procaster, Resolume Avenue 4, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidcaster Pro / Studio / Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster e Harris Infocaster.
