GRAVADOR BLACKMAGIC HYPER DECK STUDIO PRO 4K
Entradas Video:
4 SDI de 10 bits selecionavel entre SD/HD/3G
1 Componente YUV em 3 BNCs, suporta HD e SD
1 HDMI tipo A
iudio:
2 XLR para audio analogico balanceado
2 RCA para audio analogico nao balanceado
SDI: 16 canais integrados em SD e HD em arquivos QuickTime
2 canais em arquivos Avid DNxHD MXF
HDMI: 8 canais integrados em SD e HD em arquivos QuickTime
2 canais em arquivos Avid DNxHD MXF
Timecode:
1 XLR para entrada de timecode
Saidas Video:
4 SDI de 10 bits selecionavel entre SD/HD/3G
1 SDI de 10 bits selecionavel entre saida de monitor SD/HD/3G
1 Componente YUV em 3 BNCs, suporta HD e SD
1 HDMI tipo A
iudio:
2 XLR para audio analogico balanceado
SDI: 16 canais integrados em SD e HD em arquivos QuickTime
2 canais em arquivos Avid DNxHD MXF
HDMI: 8 canais integrados em SD e HD em arquivos QuickTime
2 canais em arquivos Avid DNxHD MXF
Timecode:
1 XLR para saida de timecode
Interface de Computador 1 Thunderbolt (para video/audio)
1 USB 2.0 tipo mini B
Para configuracao inicial, atualizacies de software e controle de software HyperDeck Utility
Interface SSD SATA de 2,5" 6Gb/s x2 (6,3cm)
Sincronismo Blackburst ou Tri-Sync
Controle de dispositivo Porta de controle de deck RS422 compativel Sony
Gravador Controle do gravador:
12 boties e roda de jog para controle local
Ou use Ethernet RJ45 ou USB 2.0
Configuracao do gravador:
Use interface USB 2.0
Suporte a Formatos O dispositivo pode gravar em qualquer um dos formatos abaixo, e pode reproduzir qualquer um deles, contanto que tenham sido gravados no proprio dispositivo ou em um codec reconhecido pelo dispositivo:
SD:
625/25 PAL e 525/29.97 NTSC. 480p60 e 576p50 via HDMI apenas
HD:
720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94 e 1080p60
2K:
2048x1080PsF23.98, 2048x1080p23.98, 2048x1080PsF24, 2048x1080p24, 2048x1080PsF25 e 2048x1080p25
Reproducao 4K:
3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97 e 3840x2160p30. A reproducao 4K e suportada a partir de um unico arquivo ProRes QuickTime
Compatibilidade com SDI SMPTE 259M, SMPTE 292M, SMPTE 296M e SMPTE 425M
Suporte a Metadados SDI HD RP188 e legenda oculta
Amostragem Video:
4:2:2 e 4:4:4
iudio:
Taxa de amostra padrao de TV de 48kHz e 24 bits
Precisao de Cor 10-bit
Espaco de Cor REC 601, REC 709
Suporte a Multiplas Taxas As conexies de video SDI, HDMI e componente analogico sao selecionaveis entre definicao padrao e alta definicao O SDI seleciona entre SDI de definicao padrao de 270Mb/s, HD-SDI de 1.5Gb/s e HD de 3Gb/s e 2K SDI.
Protecao de copia A entrada HDMI nao pode capturar de fontes HDMI protegidas contra copia/sempre confirme se ha direitos autorais antes da captura ou distribuicao de conteudo
Codecs Suportados QuickTime nao comprimido, Apple ProRes 422 (HQ) QuickTime, Avid DNxHD QuickTime, Avid DNxHD MXF
Display Built-in LCD for video, audio and timecode monitoring
Tamanho do Rack 1 RU / menos de 7" de profundidade (aproximadamente menos de 18cm)
Fonte de Alimentacao Fonte de alimentacao AC internacional integrada com entrada IEC C14
110-240V, 50-60Hz
O Blackmagic Design HyperDeck Studio Pro e um deck baseado em arquivo que grava QuickTime sem compressao e ProRes e DNxHD comprimidos, armazenando os arquivos em dois SSDs de 2,5". Dois slots SSD estao disponiveis e permitem gravacao continua - o segundo disco comeca a gravar automaticamente quando o primeiro fica cheio. Os discos podem ser conectados posteriormente a qualquer computador atraves de USB.

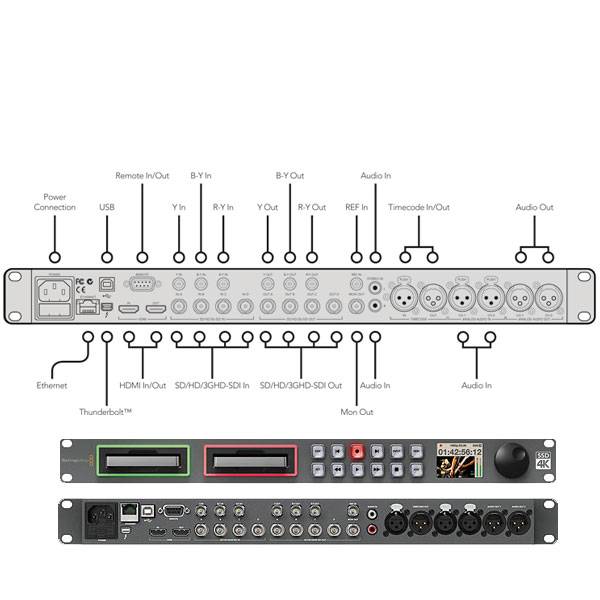

Um conjunto diversificado de conexies consiste em 3G SDI, componente, HDMI, XLR, RCA, Thunderbolt, USB e RS422. Os formatos SD, HD e 2K sao suportados, e capacidade adicional esta disponivel de forma adicional para reproducao 4K a partir de um SSD em ProRes. As opcies de cor sao SD e HD de 10 bits 4:2:2 e 4:4:4. Gravacao em 4:2:2 sem compressao oferece maior faixa dinimica e mais precisao na correcao de cor. Alem disso, gravar em ProRes ou DNxHD comprimido permite gravacao com duracao ate 5x maior mantendo 10 bits de cor e amostragem de quadro inteiro de 1920 x 1080.
Os controles do painel e a funcionalidade geral do HyperDeck Studio Pro sao bastante similares ao de decks de fita tradicional. Os boties de transporte sao em cristal iluminado; uma roda de jog/shuttle esta disponivel e um LCD integrado exibe informacies de timecode e transporte, previews de miniatura colorida dos clipes sendo gravados ou reproduzidos e formato, taxa de quadros e niveis de audio.
SD/HD de 10 bits 4:2:2 / 4:4:4 de profundidade de cor
Grava 10 bits sem compressao em QuickTime
Grava 10 bits comprimido em ProRes / DNxHD
Armazena ate 2 SSDs; troca para o 2º quando o primeiro estiver cheio
Entrada/saida: 3G SDI, componente, HDMI, XLR, RCA, Thunderbolt
SD, HD e 2K, alem de reproducao 4K a partir de um SSD em ProRes
LCD exibe timecode, formato, taxa de quadros, niveis de audio, informacao de transporte e previews de clipe em miniatura
